2p interruttore magnetotermico fotovoltaico dc 25a 6ka 500v
Interruttore magnetotermico bipolare per la protezione delle linee in corrente continua di impianti fotovoltaici. Gestisce una corrente nominale di 25 A fino a 500 V DC e interviene contro sovraccarichi e cortocircuiti.
Prodotto Nuovo e Garantito. Clicca qui per maggiori informazioni
La Spedizione parte da 7,90 euro
Classe Energetica
| Classe Energetica | D |
Descrizione
Tuttoled.it · ettroit

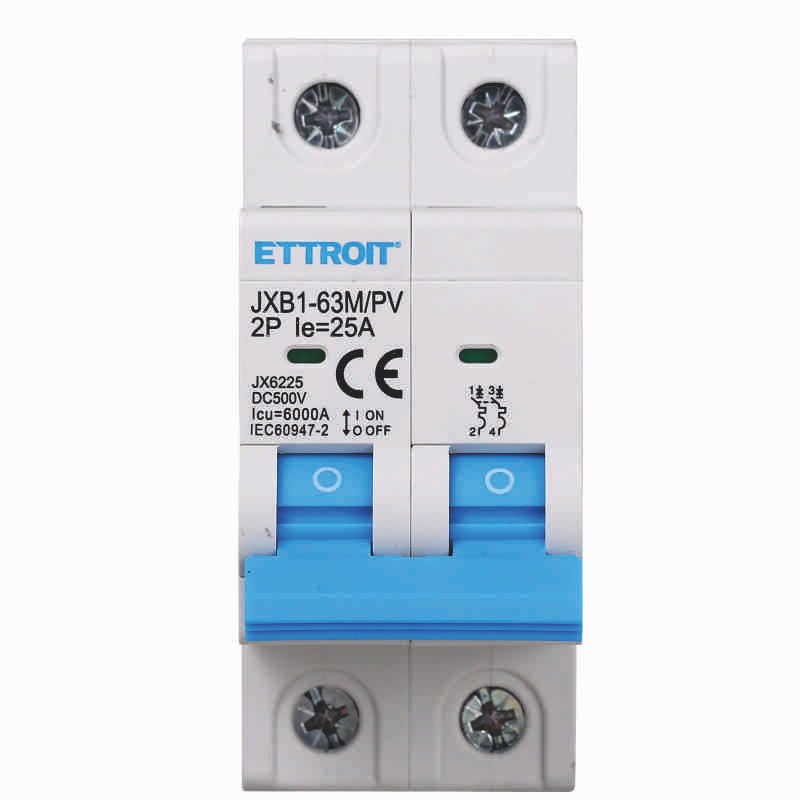

interruttore magnetotermico fotovoltaico ettroit jx6225 2p 25a 500v dc 6ka
protezione dc affidabile per il fotovoltaico
Magnetotermico bipolare progettato per le linee in corrente continua degli impianti fotovoltaici. Consente di proteggere il circuito da sovraccarichi e cortocircuiti, con installazione su guida DIN e ingombro di 2 moduli.

- Poli
- 2P
- Corrente nominale
- 25 A
- Tensione DC
- 500 V
- Potere di interruzione
- 6 kA
Protezione della linea fotovoltaica
Il dispositivo è adatto alla realizzazione di quadri e string box in cui occorre sezionare e proteggere circuiti DC fino a 500 V. La corrente nominale di 25 A lo rende idoneo alle linee dimensionate per tale valore di esercizio.
Punti di forza
Specifico per circuiti DC
Pensato per la protezione delle linee in corrente continua impiegate negli impianti fotovoltaici.
Protezione magnetotermica
Combina la protezione contro sovraccarichi e cortocircuiti in un dispositivo modulare compatto.
Formato 2 moduli DIN
La struttura bipolare occupa 2 moduli e si installa su guida DIN standard da 35 mm.
Installazione ordinata nel quadro
La configurazione 2P permette la gestione bipolare del circuito, mentre l'ingombro di 36 mm facilita l'integrazione nei quadri modulari. Il collegamento deve essere eseguito da personale qualificato, nel rispetto dello schema dell'impianto e delle norme applicabili.
Scheda prodotto
Caratteristiche tecniche
| Marca | Ettroit |
|---|---|
| Codice prodotto | JX6225 |
| Modello | JXB1-63M/PV-2P-25A-6KA |
| Tipologia | Interruttore magnetotermico per fotovoltaico |
| Numero di poli | 2P |
| Corrente nominale | 25 A |
| Tensione nominale di impiego | 500 V DC |
| Potere di interruzione Icu | 6 kA |
| Curva di intervento | C |
| Tensione nominale di isolamento Ui | 1000 V |
| Tensione di tenuta a impulso Uimp | 6 kV |
| Norma di riferimento | IEC 60947-2 |
| Moduli DIN occupati | 2 |
| Larghezza | 36 mm |
| Guida di montaggio | DIN 35 mm |
| Temperatura di impiego | da -25 a 40 °C |
Informazioni utili
È adatto a impianti fotovoltaici?
Sì, è un magnetotermico per circuiti fotovoltaici in corrente continua, con tensione nominale di impiego fino a 500 V DC.
Quanti moduli occupa nel quadro?
Occupa 2 moduli DIN, corrispondenti a una larghezza di 36 mm.
Qual è la corrente nominale del dispositivo?
La corrente nominale è di 25 A.
