magnetotermico differenziale 1p+n 6a 30ma 220v-6ka
Interruttore magnetotermico differenziale 1P+N da 25 A per la protezione dei circuiti elettrici da sovraccarichi, cortocircuiti e dispersioni verso terra. La sensibilità da 30 mA contribuisce a rendere più sicure le linee dell’impianto.
Prodotto Nuovo e Garantito. Clicca qui per maggiori informazioni
La Spedizione parte da 7,90 euro
Classe Energetica
| Classe Energetica | F |
Descrizione
Tuttoled.it · ettroit

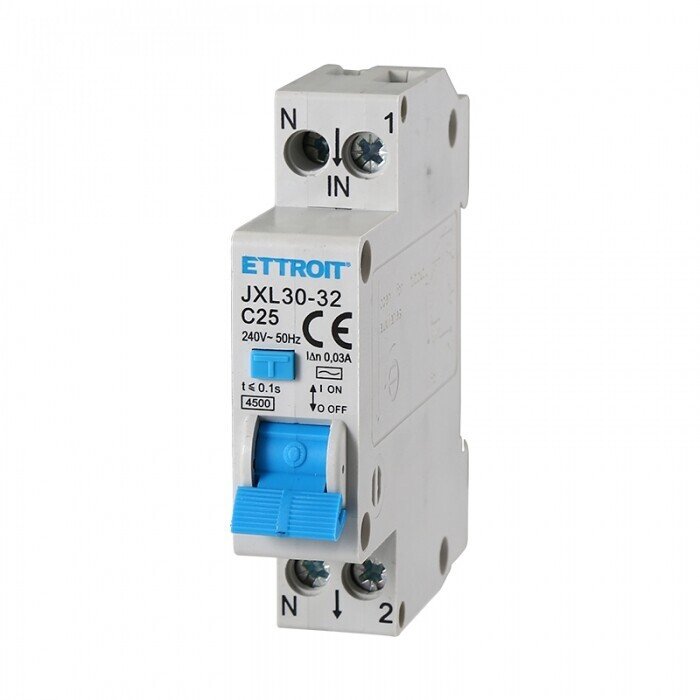

magnetotermico differenziale ettroit jxl30-32 c25 25a 30ma
protezione differenziale e magnetotermica integrata
Una soluzione compatta per proteggere una linea elettrica monofase con neutro da sovraccarichi, cortocircuiti e dispersioni verso terra. La curva C e la corrente nominale di 25 A lo rendono adatto alle applicazioni compatibili con questi valori di progetto.
- Poli
- 1P+N
- Corrente nominale
- 25 A
- Sensibilità
- 30 mA
- Interruzione
- 4,5 kA
Protezione per linee monofase
Il dispositivo è configurato 1P+N e riunisce polo di fase e neutro in un unico apparecchio. È destinato all’installazione in quadri elettrici da parte di personale qualificato, nel rispetto del progetto e delle norme applicabili.
Punti di forza
Doppia funzione di protezione
Integra la protezione magnetotermica contro sovraccarichi e cortocircuiti con la funzione differenziale contro le dispersioni verso terra.
Curva C
La caratteristica di intervento C è pensata per linee che richiedono una gestione adeguata delle correnti di avviamento compatibili con questa curva.
Test funzionale dedicato
Il pulsante di prova permette di verificare periodicamente il funzionamento della parte differenziale secondo le procedure previste per l’impianto.
Dati utili per la scelta
La corrente nominale è di 25 A, la sensibilità differenziale è di 30 mA e il potere di interruzione dichiarato è di 4,5 kA. Prima dell’installazione è necessario verificare il corretto dimensionamento della linea, dei conduttori e delle protezioni a monte.
Scheda prodotto
Caratteristiche tecniche
| Marca | Ettroit |
|---|---|
| Serie / modello | JXL30-32 C25 |
| Tipologia | Interruttore magnetotermico differenziale |
| Configurazione poli | 1P+N |
| Corrente nominale | 25 A |
| Curva magnetotermica | C |
| Sensibilità differenziale nominale | 30 mA |
| Tensione nominale | 240 V AC |
| Frequenza nominale | 50 Hz |
| Potere di interruzione | 4,5 kA |
| Tempo di intervento differenziale | ≤ 0,1 s |
| Comando di prova | Sì |
Informazioni utili
Che cosa protegge un magnetotermico differenziale?
Combina la protezione contro sovraccarichi e cortocircuiti con il rilevamento delle dispersioni verso terra.
Che cosa indica la curva C?
Indica la caratteristica di intervento magnetico dell’apparecchio. La scelta va effettuata in funzione della linea e dei carichi previsti dal progetto elettrico.
A cosa serve il tasto di prova?
Serve a controllare il funzionamento della protezione differenziale. Il test va eseguito seguendo le istruzioni dell’impianto e da personale competente quando necessario.
