magnetotermico differenziale puro 4p 40a 30ma curva b 6ka ac/dc 380v
Interruttore differenziale puro quadripolare per quadri trifase, con corrente nominale da 40 A e sensibilità da 30 mA. La tecnologia di tipo B rileva correnti differenziali alternate, pulsanti e continue lisce, per impianti con elettronica di potenza.
Prodotto Nuovo e Garantito. Clicca qui per maggiori informazioni
La Spedizione parte da 7,90 euro
Classe Energetica
| Classe Energetica | D |
Descrizione
Tuttoled.it · ettroit

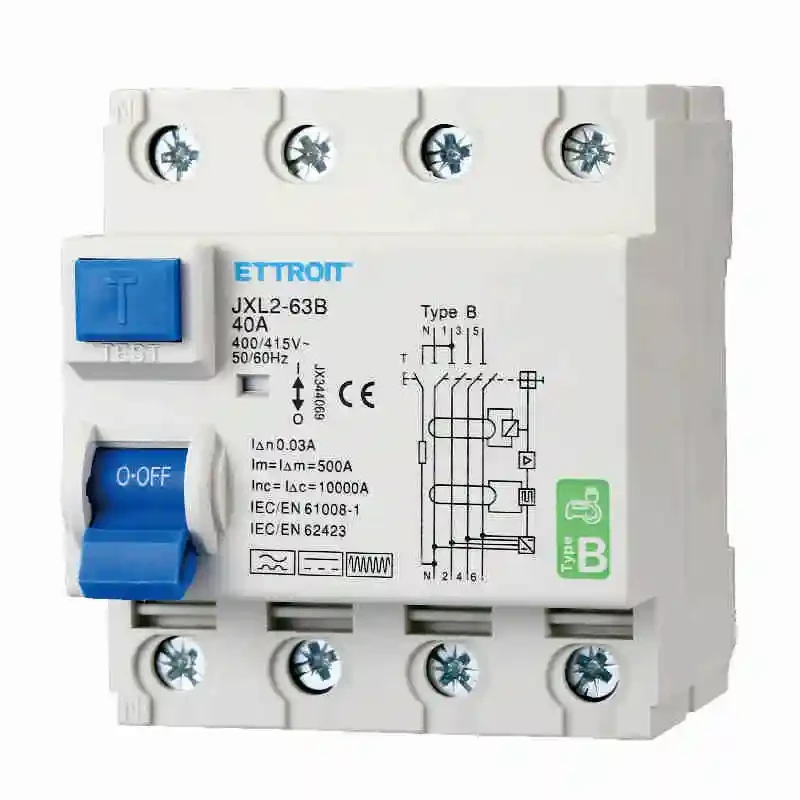

interruttore differenziale puro ettroit jx344069 4p 40a 30ma tipo b
protezione differenziale tipo b trifase
Interruttore differenziale puro Ettroit a 4 poli per linee trifase fino a 40 A. La sensibilità da 30 mA e il rilevamento di tipo B aiutano a proteggere i circuiti dalle dispersioni verso terra anche in presenza di componenti continue lisce.
- Poli
- 4P
- Corrente nominale
- 40 A
- Sensibilità
- 30 mA
- Tipo differenziale
- B
Protezione dalle dispersioni
Il differenziale puro interviene in presenza di una corrente di dispersione verso terra superiore alla soglia nominale di 30 mA. Va selezionato e coordinato con l'impianto da personale qualificato.
Punti di forza
Rilevamento tipo B
Rileva correnti differenziali alternate, pulsanti e continue lisce, caratteristiche richieste in circuiti con determinate elettroniche di potenza.
Per linee trifase
La configurazione a 4 poli è pensata per l'impiego nei quadri e nelle linee trifase.
Comando di prova
Integra il tasto di test per la verifica periodica del corretto intervento del dispositivo.
Impiego nei quadri elettrici
La corrente nominale di 40 A, l'esecuzione 4P e il montaggio su guida DIN lo rendono una soluzione adatta alla realizzazione di quadri trifase. Il tipo B è indicato quando la natura dei carichi richiede il rilevamento di correnti differenziali con componenti in corrente continua liscia.
Scheda prodotto
Caratteristiche tecniche
| Marca | Ettroit |
|---|---|
| Codice prodotto | JX344069 |
| Tipologia | Interruttore differenziale puro |
| Configurazione poli | 4P |
| Corrente nominale | 40 A |
| Sensibilità differenziale nominale | 30 mA |
| Tipo differenziale | B |
| Tensione nominale indicata | 380 V AC/DC |
| Tensione riportata sul dispositivo | 400/415 V~ |
| Frequenza | 50/60 Hz |
| Corrente differenziale di chiusura/interruzione | 500 A |
| Norme riportate sul dispositivo | IEC/EN 61008-1; IEC/EN 62423 |
| Installazione | Guida DIN |
| Ingombro modulare | 4 moduli |
| EAN | 8053782741748 |
Manuale e documentazione
Informazioni utili
Che cosa rileva un differenziale di tipo B?
Rileva correnti differenziali alternate sinusoidali, pulsanti e continue lisce. La scelta va effettuata in base alle caratteristiche dell'impianto e dei carichi collegati.
Questo dispositivo protegge dai sovraccarichi?
È classificato come interruttore differenziale puro. La protezione contro sovraccarichi e cortocircuiti richiede il coordinamento con idonee protezioni magnetotermiche.
Può essere installato su una linea trifase?
Sì, la configurazione 4P è destinata all'impiego su circuiti trifase con neutro, nel rispetto del progetto dell'impianto e delle norme applicabili.
