Descrizione
morsettiera di distribuzione quadripolare 4 × 11 fori 125 a

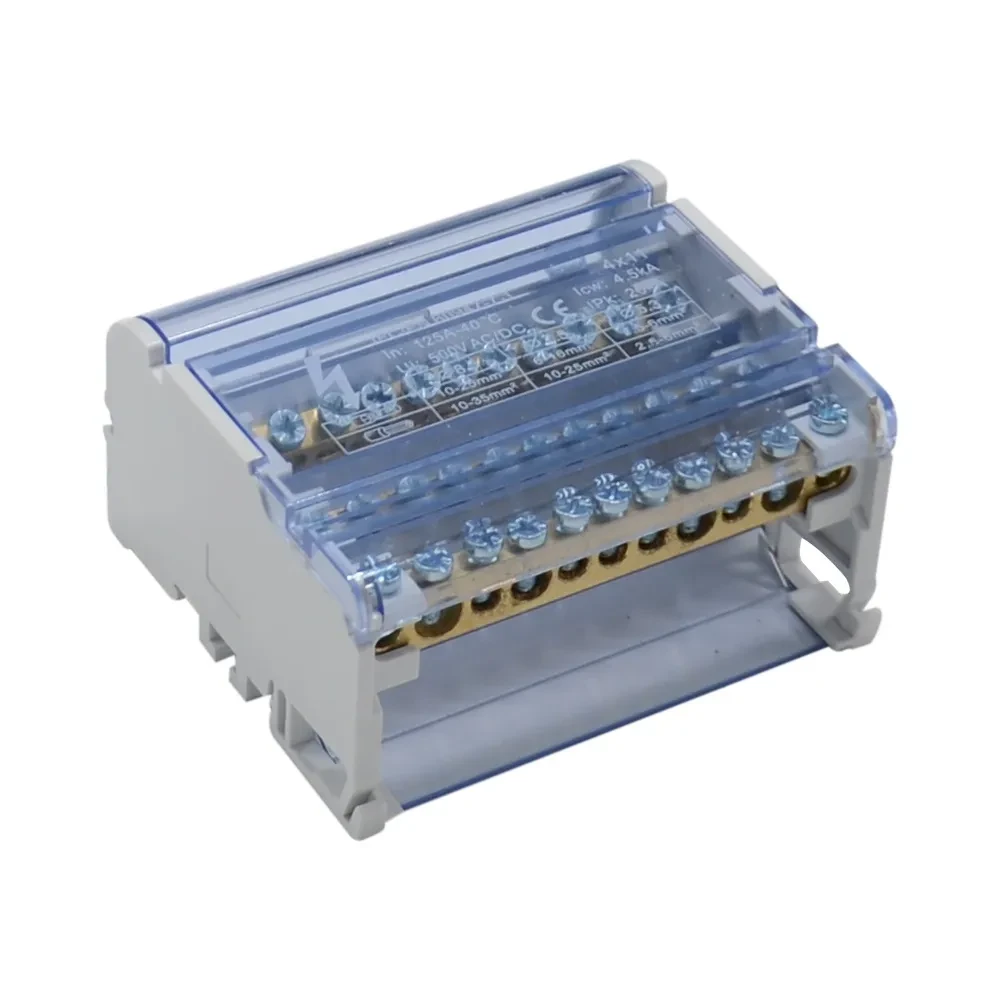

La morsettiera di distribuzione quadripolare da 125 A permette di ripartire l’alimentazione all’interno di quadri elettrici e armadi di comando. La configurazione a 4 poli con 11 fori per polo offre complessivamente 44 punti di connessione.
I fori sfalsati semplificano l’inserimento e il serraggio dei conduttori, mentre gli schermi isolanti separano le barre conduttrici. La morsettiera può essere installata su guida DIN oppure direttamente a pannello.
Caratteristiche principali
- Configurazione quadripolare: 4 poli
- Numero di connessioni: 11 fori per polo
- Totale punti di connessione: 44
- Corrente nominale massima: 125 A
- Tensione massima: 500 V AC/DC
- Morsetti con serraggio a vite
- Fori sfalsati per facilitare il cablaggio
- Schermo isolante per ogni barra conduttrice
- Montaggio su guida DIN o a pannello
Configurazione delle connessioni
| Connessioni per polo | 2 × 35 mm², 2 × 25 mm² e 7 × 6 mm² |
|---|---|
| Conduttori flessibili ingresso | Da 10 a 35 mm² |
| Conduttori flessibili uscita intermedia | Da 10 a 25 mm² |
| Conduttori flessibili uscite minori | Da 2,5 a 6 mm² |
Specifiche tecniche
| Tipologia | Morsettiera di distribuzione |
|---|---|
| Numero di poli | 4 |
| Configurazione | 4 × 11 fori |
| Corrente nominale | 125 A |
| Tensione massima | 500 V AC/DC |
| Corrente di breve durata | 4,2 kA per 1 secondo |
| Corrente di picco | 19 kA |
| Tensione impulsiva nominale | 8 kV |
| Coppia di serraggio | 2 Nm nominali, 2,5 Nm massimi |
| Lunghezza di spellatura | 13 mm |
| Montaggio | Guida DIN o pannello |
| Dimensioni | 108 × 97 × 52 mm circa |
Applicazioni consigliate
Indicata per la distribuzione dell’alimentazione in quadri elettrici, sistemi di automazione e armadi industriali. Consente di suddividere le linee principali in più derivazioni mantenendo il cablaggio ordinato, accessibile e separato tra i diversi poli.
L’installazione deve essere eseguita da personale qualificato, con l’impianto disalimentato e nel rispetto delle sezioni dei conduttori e delle coppie di serraggio previste.
