magnetotermico differenziale 3p+n 40a 30ma 380v-4.5ka
Interruttore magnetotermico differenziale 3P+N da 40 A per la protezione di linee trifase con neutro. Riunisce la protezione da sovraccarico e cortocircuito con la sensibilità differenziale da 30 mA, in formato da 4 moduli DIN.
Prodotto Nuovo e Garantito. Clicca qui per maggiori informazioni
La Spedizione parte da 7,90 euro
Classe Energetica
| Energy Class | D |
Descrizione
Tuttoled.it · ettroit

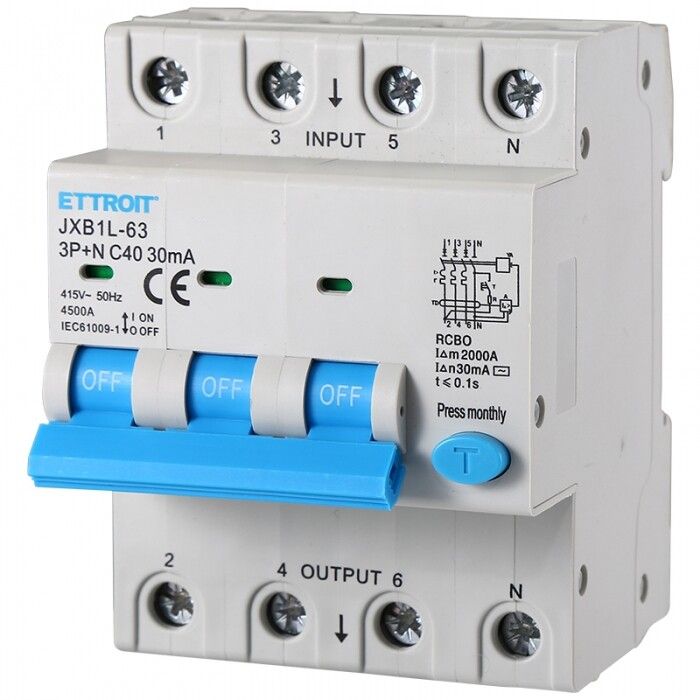

magnetotermico differenziale ettroit jxb1l-63 3p+n c40 30ma 4,5ka
protezione differenziale trifase da 40 a
Dispositivo magnetotermico differenziale 3P+N per la protezione delle linee trifase con neutro nei quadri elettrici. Combina l'intervento contro sovraccarichi e cortocircuiti con la rilevazione delle correnti di dispersione da 30 mA, mantenendo un ingombro di 4 moduli DIN.
- Poli
- 3P+N
- Corrente nominale
- 40 A
- Sensibilità
- 30 mA
- Interruzione
- 4,5 kA
Protezione per il quadro elettrico
La curva C e la corrente nominale da 40 A rendono il dispositivo adatto alla gestione di linee con carichi compatibili con questa taratura. Il potere di interruzione dichiarato di 4,5 kA deve essere coordinato con i dati di cortocircuito dell'impianto.
Punti di forza
Protezione combinata
Integra funzione magnetotermica e differenziale per contribuire alla protezione della linea in un unico apparecchio modulare.
Per linee trifase con neutro
La configurazione 3P+N è adatta ai circuiti trifase che richiedono anche il collegamento del neutro.
Verifica periodica semplificata
Il pulsante di test consente di effettuare la prova funzionale periodica della parte differenziale.
Installazione e utilizzo
Il formato da 4 moduli DIN favorisce l'inserimento nei quadri modulari. L'installazione, il dimensionamento delle protezioni e il test periodico devono essere eseguiti da personale qualificato secondo le prescrizioni applicabili all'impianto.
Scheda prodotto
Caratteristiche tecniche
| Marca | Ettroit |
|---|---|
| Modello | JXB1L-63-3PN-40A-4.5KA |
| Codice GTIN | 8059692407255 |
| Tipologia | Magnetotermico differenziale |
| Configurazione poli | 3P+N |
| Corrente nominale | 40 A |
| Curva di intervento | C |
| Sensibilità differenziale | 30 mA |
| Potere di interruzione | 4,5 kA |
| Tensione indicata | 415 V~ |
| Frequenza | 50 Hz |
| Corrente differenziale condizionata | 2000 A |
| Tempo di intervento indicato | ≤ 0,1 s |
| Moduli DIN | 4 |
| Norma indicata | IEC 61009-1 |
| Pulsante di test | Sì |
Informazioni utili
Per quali linee è indicato questo magnetotermico differenziale?
È indicato per linee trifase con neutro compatibili con configurazione 3P+N, corrente nominale di 40 A e tensione indicata di 415 V~.
Che cosa significa sensibilità differenziale da 30 mA?
Indica la soglia nominale di intervento della protezione differenziale in presenza di una corrente di dispersione verso terra.
A cosa serve il pulsante di test?
Serve a verificare periodicamente il corretto intervento della funzione differenziale. La prova va effettuata secondo le indicazioni dell'installatore e le prescrizioni applicabili.
